Kyvné PVC křídlo 1 x 2 m
Kód zboží: 920108
11 047,30 Kč vč.DPH
9 130,00 Kč bez DPH
VÝROBA DO 7 DNŮ

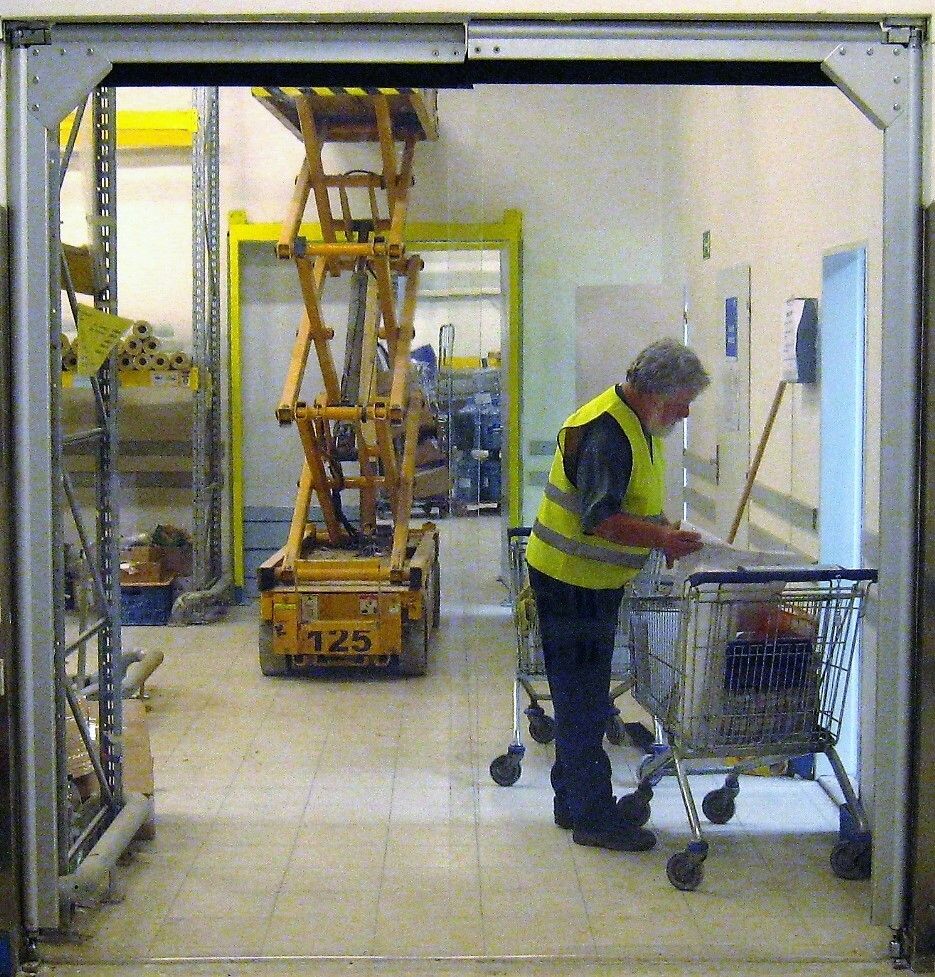

Kyvné křídlo je vyrobeno z hliníkové konstrukce a výplní je průhledné pružné PVC tloušťky 6 mm. Umožňuje průchod osob nebo průjezd manipulačních vozíků v obou směrech. Křídlo se po manipulaci vrací samovolně do zavřené polohy. V případě zájmu lze zmenšit šířku i výšku výrobku.
Popis
Velkou výhodou je jednoduchá manipulace při provozu, kdy se rozevření křídel děje zatlačením či nárazem do plastové výplně, zavření je samočinné ihned po průjezdu. V porovnání s různými rychloběžnými systémy jsou kyvná vrata podstatně levnější a jejich údržba je snadnější. Oproti lamelovým clonám je velkým plusem pohodlnější průjezd techniky a průchod osob.
Výplň kyvných křídel: transparentní měkčené PVC tloušťky 6 mm.
Konstrukce křídel: hliníková, obousměrně kyvný zavírač umožní návrat křídla do zavřené polohy, po instalaci křídla dojde k zúžení průjezdné šířky otvoru o 60 mm na jedno křídlo.
Při objednávce uveďte do poznámky typ materiálu, do kterého se budou vrata kotvit, zda se jedná o jedno či dvoukřídlá vrata.
Návod
- našroubujte stavěcí šroub s pojistnou maticí do pouzdra vertikální trubky rámu
- vsuňte ložiskovou kouli do promazaného dolního nastavovacího čepu
- zastrčte promazanou torzní pružinu s nastavovacími kroužky do horního dílu svislé trubky rámu tak, aby ramena torzní pružiny obepínala plochou ocel konstrukce vrat
- postavte křídlo vrat do dolní kotvící desky s ložiskem na místo ve stavebním otvoru
- ustavte do váhy a označte otvory horní a spodní kotvící desky do překladu otvoru a podlahy
- odsuňte křídlo bokem a ukotvěte horní kotvící desku do překladu stavebního otvoru
- opět křídlo se spodní kotvící deskou (stavěcí šroub úplně zašroubován do pouzdra vertikální trubky rámu) ustavte do označené polohy pod horní kotvící desku
- vysuňte pouzdro s torzní pružinou tak, aby čep zapadl do kluzného ložiska horní kotvící desky
- stavěcím šroubem zvedněte rám křídla tak, aby byla dodržena minimální vůle 1 mm mezi horní kotevní deskou a horní hranou tělesa pružiny
- nastavte potřebnou sílu torzní pružiny
- Otevřete křídlo trochu doleva, až se kolík Æ 8 mm dá zastrčit do druhého otvoru vlevo od centrovacího kolíku
- Zavřete křídlo. Pokud je pružina blokována, zůstane pravé rameno vytočené doprava. Centrovací kolík můžete nyní vytáhnout kleštěmi.
- Pohněte ramenem pera zpátky do zavřené polohy, takže centrovací kolík můžete zasunout do následujícího otvoru centrovacího zařízení.
- Otevřete křídlo lehce doleva, až lze vytáhnout kolík Æ 8 mm. Napětí pružiny je nyní zesíleno o 1/8 otáčky
- Jestliže má být napětí pružiny zrušeno, postupuje stejným způsobem, centrovací kolík však zasuňte do nejbližšího otvoru křídla vrat.
